Duet 3 Magnetic Encoder

Beschreibung

Der Duet3D Magnet-Encoder erfasst die Position und Rotation des Motors mithilfe eines Hall-Effekt-Sensors, der die Drehung eines diametral magnetisierten Scheibenmagneten erkennt, der an der Rückseite der Motorwelle befestigt ist. Kompatibel mit den Duet 3 Erweiterungen 1HCL.

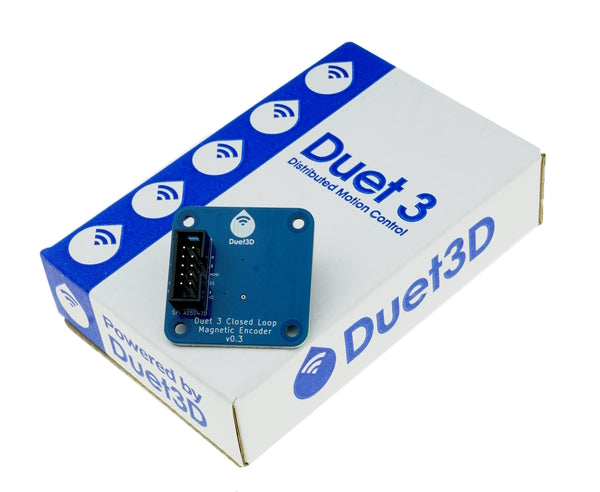

Wird mit einem 150 mm langen Flachbandkabel sowie einer Auswahl an Nylon-Unterlegscheiben geliefert, um die korrekte Montage auf der Rückseite der meisten Nema17-Motoren zu ermöglichen. Für die Montage auf den meisten Nema17-Motoren werden längere Motorschrauben benötigt, diese sind nicht im Lieferumfang enthalten, da die erforderliche Länge vom jeweiligen Motor abhängt.

Technische Daten

• 14-Bit-Magnet-Rotationssensor (On-Axis)

• Maximale unterstützte Sensor-Drehzahl: 14.500 U/min

• Inklusive 4 mm dickem, 6 mm Durchmesser-Magnet

• SPI-Ausgang zur Kommunikation mit einem Duet 3 Expansion 1HCL Controller

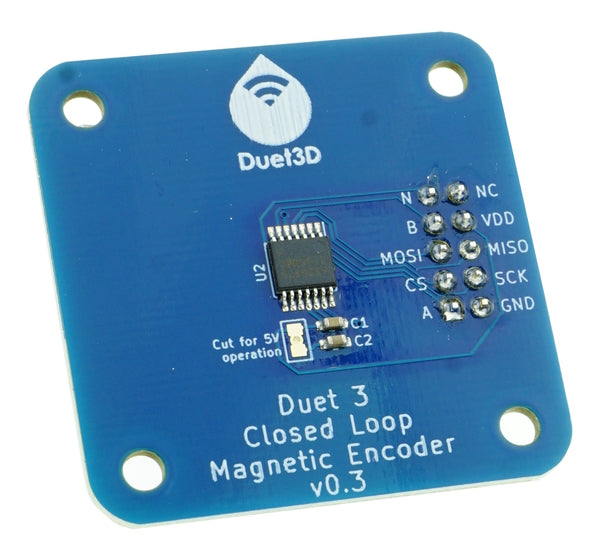

• Betriebsspannung 3,3 V – kompatibel mit dem Duet 3 Expansion 1HCL Controller (kann für 5 V-Betrieb modifiziert werden, z. B. für andere Anwendungen)

• Kompatibel mit allen NEMA17-Motoren mit freiliegender Rückseite der Motorwelle (diese sollte nicht mehr als 3,5 mm unter der Rückseite des Motors liegen). Falls die Welle über das Motorgehäuse hinausragt, ist eine Halterung erforderlich, die den Sensor in ~1 mm Abstand zum Magneten positioniert.

• NEMA23 und andere Größen: Zur Verwendung des Duet 3 Magnet-Encoders mit anderen Motoren ist eine Adapterplatte bzw. ein Montagesystem erforderlich.
